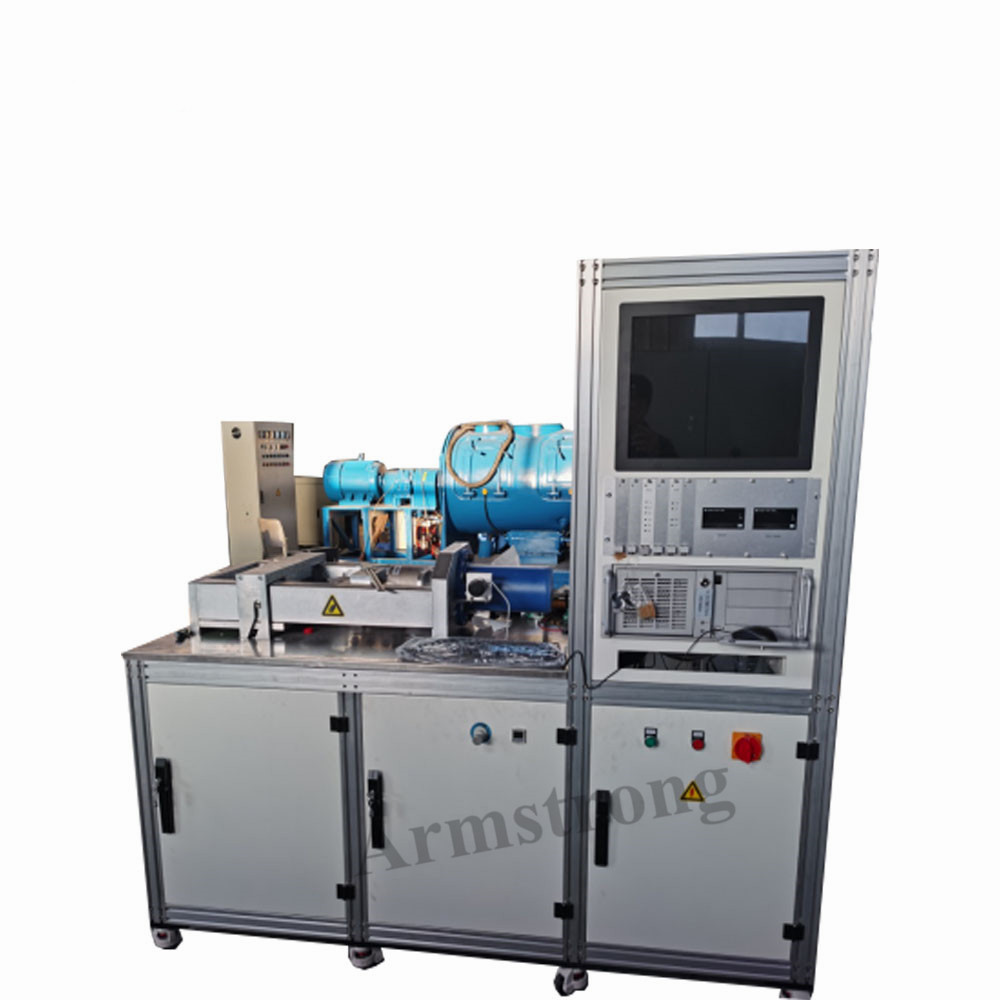

Machine d'essai de résistance au cisaillement
1. Fonctions principales :
La machine d'essai de résistance au cisaillement est utilisée pour mesurer et tester la résistance de l'adhérence entre les matériaux de friction des plaquettes de frein et les pièces métalliques.
Cela s'appliquait principalement à la plaquette de frein à disque (également à l'ensemble de mâchoires collées - élément sélectionné par l'utilisateur).
2.Étapes d'utilisation simples:
A. Démarrez le logiciel
B. Cliquez sur le bouton « Paramètres » pour définir les paramètres requis par le système.
C. Cliquez sur le bouton « Pompe à huile » pour démarrer la pompe hydraulique.
D. Cliquez sur le bouton « DÉMARRER », entrez les paramètres et confirmez dans la fenêtre contextuelle (comme indiqué sur la figure), et le processus de découpe sera effectué automatiquement.
Interface logicielle simple
1. Zone de mesure du capteur : affichage de la force de cisaillement en temps réel, de la force de cisaillement maximale, de la résistance au cisaillement et du décalage
A. Force de cisaillement : Affichage en temps réel de la force de cisaillement mesurée
B. Force de cisaillement maximale : Lors de l'essai de cisaillement, extraire la force de cisaillement maximale de l'essai actuel.
C. Pression de compression : la pression d'air du cylindre de compression (unité : MPa) pendant l'essai.
D. Résistance au cisaillement : Lors de l'essai de cisaillement, la résistance au cisaillement est calculée en temps réel en fonction de la zone d'essai de l'éprouvette fournie.
E. Affichage du décalage : Mesure la position avant et arrière des ciseaux.
2. Zone d'indicateurs de condition : comprenant la position initiale, la vitesse lente, le serrage, la réduction, les indicateurs avant et arrière.
A. Indicateur de position initiale : Indication de la position initiale du bras de cisaillement (à gauche)
B. Indicateur de vitesse lente : après le test, le bras de cisaillement se déplace rapidement vers la droite et commence à avancer lentement après avoir atteint le voyant indicateur de vitesse lente.
C. Indicateur de serrage : L’indication s’étend lorsque le cylindre de serrage s’étend.
D. Indicateur de coupe : Pendant l'essai, le bras de cisaillement se déplace vers la droite, et lorsque le voyant indicateur de coupe s'allume, cela indique que la pièce d'essai est coupée.
E. Indicateur d'avancement : Le bras de cisaillement se déplace vers la droite.
F. Indicateur de recul : Le bras de cisaillement se déplace vers la gauche.
G. Limite supérieure : Limite supérieure de serrage du cylindre.
H. Limite inférieure : Limite inférieure de serrage du cylindre.
3. Zone d'information sur les spécimens
A. Fichier : Nom du fichier contenant les données enregistrées par l’échantillon de test actuel
B. Taille de l'échantillon : unité cm2
C. Chemin de stockage : Chemin de stockage des fichiers de données
D. Numéro de fichier : Lors du test d’échantillons d’un même lot, afin de gagner du temps, le système incrémente automatiquement le nom du fichier. Après chaque test, le numéro de fichier augmente de 1. Si vous changez de lot ou renommez le fichier, cliquez sur son numéro pour effacer l’incrémentation et relancer le comptage.
4. Zone de condition et d'alarme
A. Condition : Affichage de l'état pendant le fonctionnement de l'équipement
B. Alarme : Affichage anormal pendant le fonctionnement de l'équipement (clignotement en cas d'alarme)
Exemple de rapport de test
